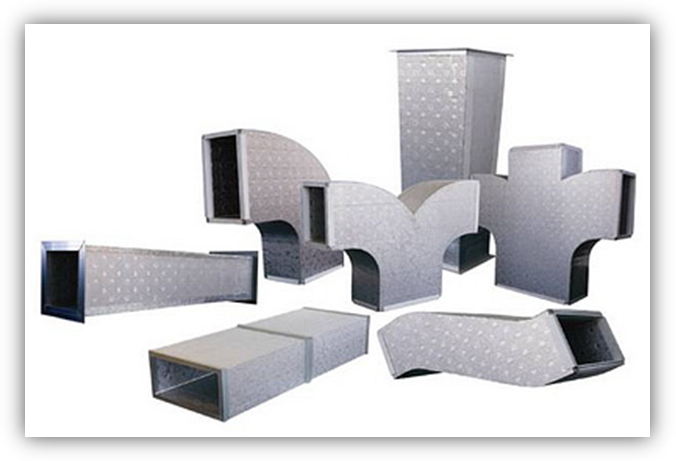

金屬面複合酚醛泡沫保溫風管系列 Metal Surface Phenolic Foam Air Duct

 酚醛泡沫保溫材料介紹
酚醛泡沫保溫材料通常簡稱為酚醛發泡塑料或是酚醛泡沫,是一種新型難燃與防火低煙保溫材料,是以酚醛樹脂結合阻燃劑、仰煙劑、固化劑、發泡劑及其他多種輔助物質,經科學配方製作而成多孔型硬質泡沫塑料。酚醛泡沫塑料被稱為"保溫之王",早期應用於導彈及火箭頭的保溫,在美國、英國、日本等一些國家也普遍被使用。
由於酚醛泡沫具有高阻燃,低導熱係數,吸聲性能佳與使用年限長久等之優越特性,因此在各個場所與工程被廣泛應用,以達防火、質輕、保溫、隔音,潔淨之需求。
可使用範圍如: 中央空調風管、冷熱風輸送管道、商場、醫院、冷凍庫、冷藏車、飛機、船舶、及食品加工廠等。

 酚醛泡沫特性

◆阻燃防火
酚醛泡沫牆體保溫材料是由阻燃樹脂和固化劑、不燃填料組成。無須加入任何阻燃填加劑,在明火燃燒條件下,表面形成結構碳有效阻止了火焰的蔓延,保護了泡沫體內結構,不收縮、無溶化、不變形、不具有火焰傳播性,且短時間耐熱可達500°C。

◆抗火焰穿透
酚醛泡沫在火焰直接作用下表面結碳,泡沫體基本保留其抗火焰穿透時間可達1小時以上。

絕熱保溫
酚醛泡沫具有均勻細微的必孔結構,導熱係數低,僅為0.020~0.030w/m。°C 酚醛泡沫具有優異的熱穩定性。

無毒煙性
酚醛分子中只有氫、碳和氧原子,在高溫分解時,只能產生氫、二氧化碳和水構成的產物,除少量一氧化碳外,沒有任何其他有毒氣體。

◆耐腐蝕抗老化
酚醛泡沫已固化成行後,幾乎能耐所有的無機酸、有機酸、有機溶劑及鹽類的侵蝕。在-180°C~120°C範圍內不老化、不變形、不變質。

◆防水防潮
酚醛泡沫具有良好的閉孔結構,吸水率低,防水蒸氣滲透力強。

◆透氣性
酚醛泡沫具有良好的閉孔率 90% 開孔率10%,可以有效解決保溫板內牆體水氣蒸發,保持室內空氣品質、解決牆體霉變問題。

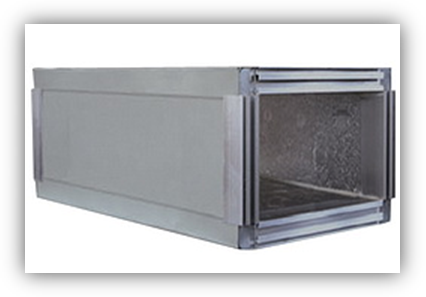

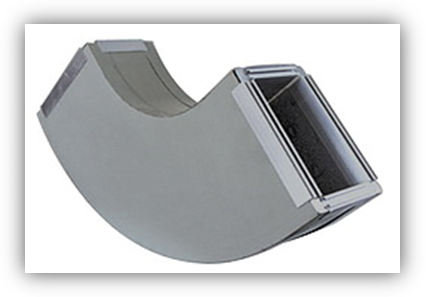

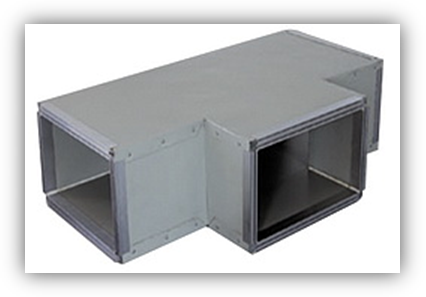

 酚醛複合風管之性能與優勢

中央空調傳統風管通常內層採用鍍鋅鋼板,外覆保溫材料,這使得鍍鋅板風管從製作到按裝,不僅費工費時,成本也相對的提高,與傳統風管相比,酚醛複合風管具有以下優勢:

◆低導熱係數
酚醛複合風管的導熱係數為0.020~0.030w/m。°C ,遠小於鍍鋅鋼板風管的導熱係數。酚醛複合風管特有的連接方式可使通風系統具有高氣密性,其氣密大約為鍍鋅鋼板風管的8倍。在輸送同樣溫度的冷熱風時,鍍鋅鋼板風管的散熱損失高達15%,而酚醛複合風管的散熱損失則低於2%。

◆消音性能
酚醛複合保溫風管管璧的夾層為相互貫通的多孔酚醛泡沫材料板,具有良好的消音性能。在中央空調系統中,空調機組運行時產生的雜音在50~79dB範圍,經過送風管道傳遞,形成的室內雜音。酚醛複合保溫風管可有效過濾雜音,不需再增設消音管及消音箱等消音設備。

◆質輕特性
酚醛複合風管的重量大約為1.4kg/m2,而鍍鋅鋼板風管(0.8mm厚)為7.08kg/m2,質輕的特性可減輕建築的負荷,並有利於按裝,且減少吊之架的設置,進而降低成本。

◆耐腐蝕抗老化
鍍鋅鋼板在潮濕環境中易氧化生鏽,傳統風管外覆的保溫層,如玻璃棉一般時效性為5年,就開始產生老化現象,而酚醛複合風管的使用時效至少20年。因此酚醛複合風管的使用時效是傳統風管的3倍以上。另外酚醛複合風管的再利用率遠高於傳統風管。

◆製作按裝簡易、縮短工期
酚醛複合風管重量輕,按裝比傳統風管簡易快捷。製作方式,不需使用專業加工設備,完全突破傳統工藝,酚醛複合風管的生產效率為傳統風管的3倍,且不管在管件製作中或現場按裝上,都有效的提高產能、降低成本。

◆保溫、防水性能
在傳統風管保溫材中,玻璃棉和石棉易吸潮,吸潮後保溫性能降低,且石棉帶有致癌物質,玻璃棉粉塵則會刺激皮膚,而酚醛泡沫板具有良好的閉孔結構,吸水率低,防水滲透率高,能提供高效保溫及防水性能。

◆適用露明場所
酚醛彩鋼複合風管可製多種顏色,特別適合於露明場所,不需再於現場進行噴漆作業。



 國際標準認證

JH® 酚醛複合式保溫風管已通過多項產品測試與製程檢驗,使產品符合國際標準。
  1. 美國材料測試協會 ASTM 建築材料表面燃燒性能測試 ASTM E84 評等為A類之防火材料。
  2. 美國安全試驗所 UL 94 塑料燃燒測試通過 V0 等級檢測之防火材料。
  3. 美國空調協會 SMACNA 洩漏測試之最高等級。
  4. 英國標準協會 BSI-BS476 Part6 & Part7 建築材料阻燃測試評等為等級Class 0 之防火材料。
  5. 台灣CNS 國家建築安全檢驗局 CNS 7614 防焰測試評等為二級之防火材料。
  6. IOS 9001 國際認證。

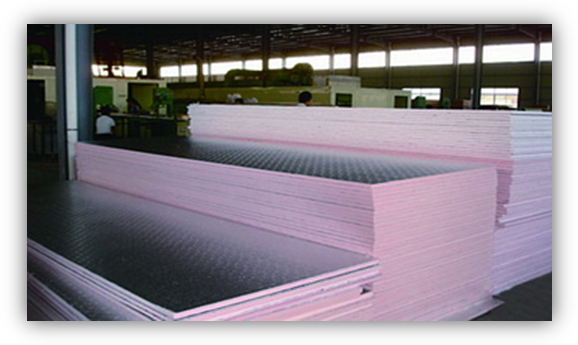

 金屬面酚醛板材介紹

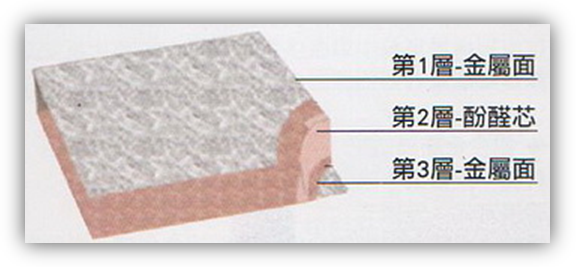

  • 酚醛泡沫板中間芯材層為酚醛泡沫,雙面以金屬鋼材製造而成的夾心板,可依據不同的應用條件選擇不同的金屬面等材質
  • 以此酚醛夾板為風管板材,切割組合加上專用法蘭及配件,可製成酚醛複合保溫風管
  • 該項產品其綜合性能如抗彎曲性、抗壓、脆性及加工等方面,都有較大改進,並且完全符合空調通風系統管件之使用要求
  • 酚醛板材採用國際認可的環保型泡沫技術,具有防火、保溫、絕熱、無毒、隔音、耐酸、抗壓、質輕、難燃等特點
◆雙面鋁箔酚醛保溫板
板材規格: 酚醛泡沫芯材-厚度20mm~30mm
               外層鋁箔壓花-厚度0.065mm~0.08mm

              內層鋁箔壓花-厚度0.065mm~0.08mm
板材尺寸: W1200mm × L3900mm
               W1200mm × L2900mm

◆鍍鋅鋼板/鋁箔酚醛保溫板
板材規格: 酚醛泡沫芯材-厚度
20mm~30mm
               外層鍍鋅壓花-厚度
0.18mm~0.2mm
               內層鋁箔壓花-厚度
0.065mm~0.08mm
板材尺寸:
W1200mm × L3900mm
               W1200mm × L2900mm

◆彩色鋼板/鋁箔酚醛保溫板
板材規格: 酚醛泡沫芯材-厚度
20mm~30mm
               外層彩色鋼板-厚度0.18mm
               內層鋁箔壓花-厚度0.065mm~0.08mm
板材尺寸: W1200mm × L3900mm
               W1200mm × L2900mm

◆雙面彩色鋼板酚醛保溫板
板材規格: 酚醛泡沫芯材-厚度
20mm~30mm
               外層彩色鋼板-厚度0.18mm
               內層彩色鋼板-厚度0.18mm
板材尺寸: W1200mm × L3900mm
               W1200mm × L2900mm



 法蘭產品介紹

酚醛複合風管,根據通風類型和使用功能不同,分別採用以下四種不同的法蘭連接方式:

◆PVC法蘭

連接方式: 內插式
材        質: PVC
特        性: 按裝簡易,適用於一般通風管道。


◆塑鋼法蘭

連接方式: 外插式
材        質: 塑鋼
特        性: 法蘭強度高,密封性佳,適用於中、低壓通風管道。



◆鋁合金法蘭

連接方式: 內插式
材        質: 鋁合金
特        性: 此法蘭一般多用於排煙通風系統,由於其鋁合金材質,冷氣在空調通風系統中會產生結露現象,為防止產生結露,須在法蘭連接處進行局部保溫處理,適用於高、中、低壓通風管道。


◆鋁合金斷橋法蘭

連接方式: 外插式
材        質: 鋁合金+塑鋼
特        性: 此法蘭是由鋁合金和塑鋼組合而成,其優點為增加法蘭本身強度,解決鋁合金法蘭因導熱產生結露現象,適用於高、中、低壓通風管道。




 基本配件

◆護角蓋  ◆加固彎角  ◆補強桿配件

材質:
 PVC
材質:
 鍍鋅鋼板
材質:
 鍍鋅鋼板
特性:
 法蘭接合處護角蓋
特性:
 增加法蘭角強度
特性:  風管管體內以鍍鋅鐵管支撐補強,能有效強化管身

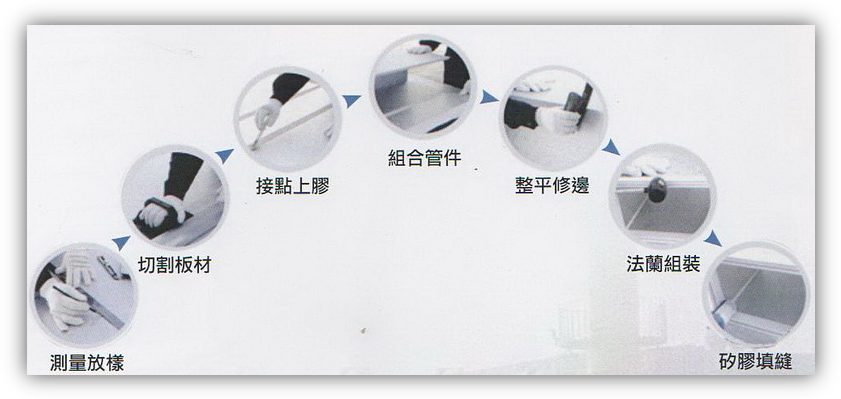

金屬面酚醛保溫風管製造流程
